电力电缆隧道设计规范主要包括以下内容：
基本规定：
电缆隧道设计应遵循DL/T 5484-2024《电力电缆隧道设计规程》，该标准将于2025年6月25日实施，替代2013版
设计应考虑电缆隧道的使用年限（通常为100年）、结构安全等级（一般为二级）和抗震设防要求
结构设计：
电缆隧道高度一般为1.9米，困难时可局部适当降低
电缆支架长度在电缆沟内不应大于350毫米，在隧道内不应大于500毫米
电缆隧道可设计为圆形或其他形状，如上下双层结构，便于分层布置不同电压等级电缆
隧道直径根据工程需求确定，如3.6米等

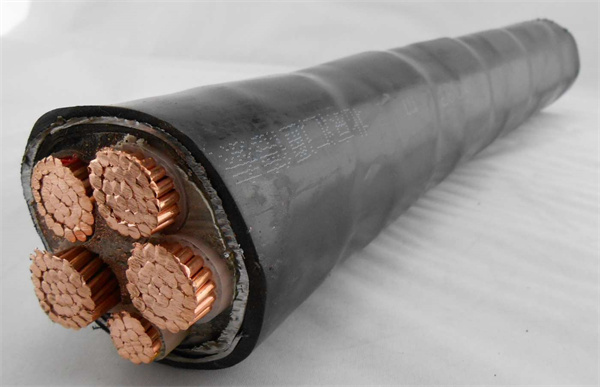

电缆敷设规范：
电缆不应有黄麻或其他可延燃的外被层
电力电缆应放在控制电缆的上层，但1000伏以下的电力电缆和控制电缆可并列敷设
两侧均有支架时，1000伏以下的电力电缆和控制电缆应与1000伏及以上的电力电缆分别敷设于不同支架上
电缆敷设时的净距应符合规定数值
防水与排水：
电缆沟和隧道应采取防水措施
底部排水沟坡度不应小于0.5%，并应设集水坑
积水可经集水坑用泵排出，有条件时可直接排入下水道
施工要求：
基坑开挖应避免对地基产生扰动
开挖深度小于3m的沟槽可采用横列板支护；不小于3m且不大于5m的沟槽宜采用钢板桩支护
沟槽边沿1.5m范围内严禁堆放土、设备或材料
特殊设计要求：
穿越重要设施（如地铁）时需考虑最小安全距离（如4.49米）
大直径电缆隧道适用于城市内大容量电力输送
基础多采用筏板基础，需控制沉降值和不均匀沉降差
附加设施：
隧道内可设置照明灯、防盗装置和工具箱等设施
应考虑检修通道的设置，便于维护操作
设计时还需参考《电力工程电缆设计规范》(GB50217)、《城市电力电缆线路设计技术规定》(DL/T5221)等相关标准。
